Évaluation des méthodes expérimentales et de calcul dans les calculs de conception de sèche-linge
Il est important de choisir la bonne façon d'effectuer les calculs de conception du séchoir par pulvérisation. Cela affecte le fonctionnement du processus et la qualité du produit.. Les scientifiques utilisent des expériences, comme plan statistique d'expériences, pour découvrir comment les changements de processus affectent le produit.
Les méthodes basées sur des modèles utilisent les bilans de masse et d'énergie. Ceux-ci contribuent à réduire le nombre d’expériences nécessaires. Ils facilitent également l’utilisation de la méthode à plus grande échelle..
Utiliser uniquement des méthodes statistiques peut ne pas être aussi précis. C'est un problème plus important lorsqu'on fabrique plus de produits à la fois.
Paramètre de processus | Stratégie de contrôle / Gamme | Impact sur la qualité du produit / Efficacité |
|---|---|---|
Température de sortie du gaz de séchage | Température du produit inférieure de 5 à 20 °C que la sortie | Lien fort avec les caractéristiques du produit |
Contrôle de la taille des gouttelettes | Géré par l'énergie d'atomisation | Séchage uniforme, morphologie constante du produit |
Choisir la meilleure méthode rend les calculs de conception des séchoirs par pulvérisation plus fiables et reproductibles.
Principaux à retenir
Les méthodes expérimentales donnent des données réelles. Ces données montrent comment fonctionnent les séchoirs par pulvérisation. Cela contribue également à améliorer les produits.
Les modèles informatiques tels que les modèles CFD et thermodynamiques aident les ingénieurs à tester rapidement leurs idées.. Ces modèles permettent d'économiser du temps et des ressources.
L'utilisation à la fois de données expérimentales et de modèles informatiques donne de meilleurs résultats conceptions de séchoirs par pulvérisation. Ces conceptions sont plus précises, fiable, et facile à mettre à l'échelle.
Le choix de la meilleure méthode dépend des objectifs du projet. Cela dépend aussi de ce que vous avez et des besoins du produit.. Cela permet au séchage de bien fonctionner et de ne pas coûter trop cher.
À l'avenir, IA, jumeaux numériques, et des outils économes en énergie aideront au séchage par pulvérisation. Ces tendances le rendront plus intelligent, plus vert, et plus efficace.
Portée et critères
Présentation des principales méthodes
Calculs de conception du séchoir par pulvérisation utiliser deux principaux types de méthodes. Ce sont des méthodes expérimentales et informatiques. Les méthodes expérimentales utilisent des mesures réelles pour voir comment les choses changent pendant le séchage. Les scientifiques utilisent de petits séchoirs par pulvérisation dans les laboratoires pour ces tests. Ils utilisent des outils comme les anémomètres Pitot et les pressostats. Ces outils vérifient la vitesse à laquelle le gaz de séchage se déplace et la quantité de gaz qui s'écoule.. Ils mesurent également la pression du gaz d'atomisation. Les informations fournies par ces outils aident les scientifiques à mieux comprendre le processus de séchage.
Les méthodes informatiques utilisent des éléments tels que les modèles thermodynamiques, CFD, Suivi des particules lagrangiennes, et analyse énergétique ou exergétique. Les modèles thermodynamiques utilisent les bilans de masse et d'énergie pour deviner ce qui va se passer, comme la température de sortie. CFD montre des images détaillées de la température et de la vitesse à l'intérieur du séchoir. Lagrangian methods follow each droplet. Energy and exergy analysis look at how efficient the process is and how much entropy is made. Studies show that using these methods with machine learning can make results better and cut down on extra experiments. Scientists often check if their models are right by comparing them to real test data.
Note: Each method has its own strengths. Experimental methods give direct proof, while computational models let you test many ideas quickly and help improve the process.
Evaluation Metrics
Experts use different ways to compare methods for spray dryer design calculations:
Accuracy: People use things like Root Mean Square Error (RMSE), Mean Absolute Error (MAE), and Coefficient of Determination (R²) to see how close model guesses are to real results. Par exemple, RMSE for outlet temperature can be between 2.15 K et 14.91 K. Les valeurs R² peuvent aller jusqu'à 0.99.
Praticité: Il est important de savoir à quel point une méthode est simple à utiliser. Le CFD prend beaucoup de temps et de puissance informatique. Les modèles thermodynamiques sont plus rapides et nécessitent moins de données.
Évolutivité: Une bonne méthode devrait fonctionner aussi bien pour les petits tests en laboratoire que pour les grandes usines. L'idée d'espace de conception permet de contrôler le processus et de l'agrandir.
Validation: Les bonnes méthodes doivent correspondre à ce qui se passe dans la vraie vie. Les scientifiques utilisent des tests pilotes et des données d'usine pour vérifier si leurs modèles sont corrects.
Ces points aident les ingénieurs à choisir la meilleure solution pour leurs besoins.
Méthodes expérimentales
Distribution du temps de séjour
Les ingénieurs utilisent la distribution du temps de séjour, ou RDT, pour voir combien de temps les particules et les gaz restent dans un séchoir par pulvérisation. RTD les aide à comprendre comment les changements de conception affectent le séchage et la qualité du produit.. Les chercheurs utilisent souvent l’injection d’impulsions de colorant pour suivre les particules lors de leur déplacement. Ils font correspondre les données à des modèles comme CSTR-TIS pour une meilleure compréhension.
Conception du séchoir par pulvérisation | Rapport de temps de séjour moyen particule-gaz (s/s) | Propagation de la RDT (n) | Observations clés |
|---|---|---|---|
Conception 1 & 2 | 13–18 | Temps de séjour des particules plus élevés; plus de dépôt sur les murs | |
Conception 3 & 4 | 1.5–2,5 (3), 1.0–1,7 (4) | 5–8 | Des ratios inférieurs; performances améliorées; moins de dépôt sur les murs |
Les modèles plus récents avec des chambres coniques fonctionnent mieux. Ils réduisent l'accumulation de murs et élargissent la diffusion du RTD.. Cela facilite la recirculation et le séchage. Les tests RTD montrent également que les modèles CFD sont corrects.
Mesures physiques
Les mesures physiques sont très importantes dans les méthodes expérimentales de conception de séchoirs par pulvérisation. Les scientifiques mesurent des choses comme la température, humidité, et les restes d'humidité directement du sèche-linge. Ils utilisent des outils tels que des thermocouples, capteurs d'humidité, et pressostats. Ces chiffres les aident à réaliser des modèles qui montrent ce qui se passe dans le sèche-linge.. Par exemple, un modèle dynamique d'un séchoir par pulvérisation à quatre étages utilisé de bonnes données de test pour trouver des chiffres importants. Les estimations du modèle concernant la température et l’humidité étaient proches des résultats réels des tests.. Les données de laboratoire sur l'humidité et la température de transition vitreuse ont rendu le modèle encore meilleur.
Conseil: De bonnes mesures physiques aident les ingénieurs à modifier les paramètres et à rendre les produits plus cohérents.
Validation avec des données industrielles
La vérification des données industrielles garantit que les méthodes expérimentales fonctionnent dans la vie réelle. Essais avec séchoirs par pulvérisation pilotes et silice fumée a montré que les tailles de particules mesurées correspondaient aux suppositions du modèle. Les tests en lit fluidisé en laboratoire ont aidé à définir les chiffres de séchage, comme le transfert de chaleur et de masse, pour adapter les données de température et d'humidité. Ces chiffres ont permis de réaliser de bonnes simulations et conceptions pour les grands séchoirs. Des études ont également été vérifiées le modèle devine avec les données de vrais séchoirs fabriquant de la nourriture. Les modèles ont deviné le débit d'alimentation, température de sortie, taille des particules, et vitesse de séchage très bien. Cette forte correspondance montre que les méthodes expérimentales contribuent à conception de séchoir par pulvérisation les calculs sont fiables et aident à améliorer les processus pour de nombreux produits.
Méthodes de calcul
Modèles thermodynamiques
Les modèles thermodynamiques aident les ingénieurs à deviner comment la chaleur et la masse se déplacent dans un environnement. séchoir par pulvérisation. Ces modèles utilisent des chiffres comme la température de l'air, humidité, et à quelle vitesse l'air se déplace. Les ingénieurs utilisent souvent des règles bien connues pour le transfert de chaleur et la chute de pression, comme ceux de Kays et de Londres. Ils utilisent également des données de test sur l'encrassement, ce qui signifie que le lait en poudre peut coller aux échangeurs de chaleur. Ce collage modifie la façon dont la chaleur se déplace et la quantité d'énergie dont le sèche-linge a besoin.
Les ingénieurs utilisent ces modèles pour voir comment les modifications de conception affectent le fonctionnement du séchoir..
Ils peuvent deviner la quantité d’énergie que le sèche-linge utilisera et la quantité de produit qu’il produira..
Les modèles thermodynamiques aident également à décider si une nouvelle conception permettra d'économiser de l'argent.
Un exemple réel avec un séchoir à lait par pulvérisation a montré que ces modèles peuvent deviner des résultats réels. Les modèles utilisaient des nombres réels, comme température et humidité de l'air évacué, pour correspondre à ce qui s'est passé dans l'usine. Cela fait des modèles thermodynamiques un outil fiable pour les calculs de conception des séchoirs par pulvérisation..
Approches CFD et Lagrangiennes
Dynamique des fluides computationnelle, ou CFD, et les méthodes lagrangiennes montrent en détail ce qui se passe à l'intérieur d'un séchoir par pulvérisation. Les modèles CFD utilisent les mathématiques pour montrer comment l'air et les particules se déplacent. Le suivi lagrangien suit chaque gouttelette pendant qu'elle sèche.
Les ingénieurs utilisent Cadres eulériens-lagrangiens pour modéliser un écoulement diphasique.
Ils résolvent les équations de Navier-Stokes pour l'air et suivent le transfert de chaleur et de masse pour les gouttelettes..
Les modèles peuvent montrer combien de temps les particules restent dans la chambre, ce qui est important pour les produits sensibles à la chaleur.
Le CFD prédit le flux de gaz, taux de séchage, et où les particules atterrissent à l'intérieur du séchoir.
Les modèles CFD correspondent bien aux données de test. Par exemple, les modèles ont deviné à quel point les conditions des murs changeaient, comme l'isolation ou le refroidissement, modification du séchage et de la récupération des poudres. Le couplage bidirectionnel entre le transfert de chaleur et de masse a amélioré les modèles. CFD permet également aux ingénieurs d'essayer de nouvelles conceptions sans construire de séchoirs d'essai coûteux.
Analyse énergétique et exergétique
L'énergie et analyse exergétique aider les ingénieurs à déterminer où un séchoir par pulvérisation gaspille de l'énergie. L'analyse énergétique montre la quantité d'énergie utilisée par le sèche-linge. L'analyse exergétique va plus loin en montrant où l'énergie est gaspillée et comment y remédier.
Les ingénieurs utilisent ces méthodes pour comparer différentes conceptions de séchoirs.
L'analyse exergétique indique quelles parties du séchoir gaspillent le plus d'énergie.
Des améliorations telles qu'une meilleure isolation ou l'utilisation de chauffages solaires peuvent réduire la consommation d'énergie.

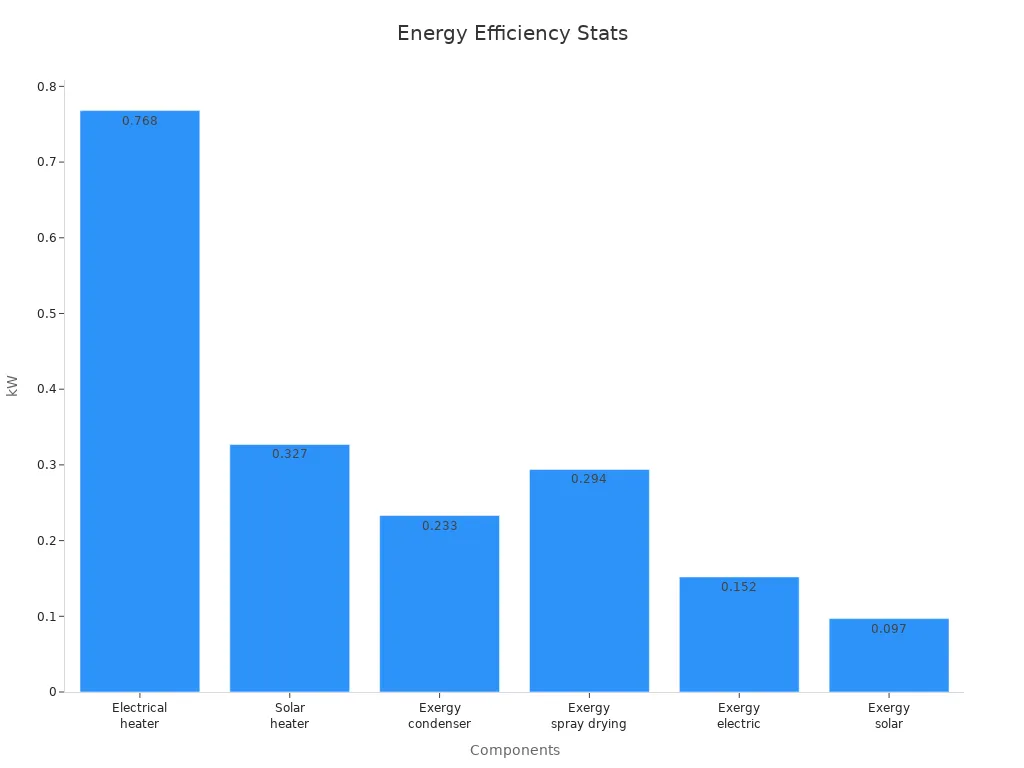

Paramètre | Valeur | Description |
|---|---|---|
0.768 kW | Alimentation à partir d'une source électrique | |
Consommation électrique du réchauffeur d’air solaire | 0.327 kW | Alimentation provenant d'une source solaire |
Réduction des pertes de chaleur grâce aux feuilles de polystyrène | 4.9→2,27 W·m⁻²·K⁻¹ | Amélioration de l'isolation |
Réduction du taux d’apport d’énergie électrique | 2.68→1,69 | 30% contribution à l'énergie solaire |
Amélioration maximale de l'exergie dans le condenseur | 0.233 kW | Destruction exergétique la plus élevée |
Amélioration de l'exergie dans la chambre de séchage | 0.294 kW | Inefficacité importante |
Amélioration de l'exergie dans le chauffage électrique | 0.152 kW | Possibilité de gain d’efficacité |
Amélioration de l'exergie dans le chauffe-air solaire | 0.097 kW | Gains potentiels en préchauffage solaire |
L'analyse exergétique donne des idées claires pour améliorer le fonctionnement des séchoirs par pulvérisation. Cette méthode aide les ingénieurs à faire de bons choix de conception et à économiser de l'énergie dans de vraies usines..
Comparaison des calculs de conception de séchoir par pulvérisation
Précision et fiabilité
Les ingénieurs ont besoin de précision et de fiabilité lors du choix des méthodes pour calculs de conception du séchoir par pulvérisation. Les méthodes expérimentales donnent des mesures directes. Ceux-ci aident à vérifier si les modèles sont corrects et à rendre les résultats fiables. Modèles informatiques, comme les modèles CFD et thermodynamiques, devinez des choses importantes telles que la température de sortie, taille des gouttelettes, et le rendement du produit. Ces modèles correspondent souvent bien aux données de test réelles. Par exemple, dans la fabrication de médicaments, a data-driven model predicted particle size with high accuracy. Almost all errors were less than 2.5 micromètres, which is under 10% of the allowed range. This means the model can take the place of lab tests and help with real-time checks. Engineers can trust these models to include important things like spray nozzle type, feed viscosity, et la densité. This makes them good for both small and big projects.
Note: Good models mean fewer experiments and faster design work.
Resource Needs
Resource needs are important when choosing a method for spray dryer design calculations. Experimental methods need equipment, materials, and time to set up and collect data. Par exemple, a study used a Büchi Mini Spray-dryer with a feed rate of 2 mL/min and an aspiration rate of 35 m³/heure. Yield was found by weighing the dry powder and comparing it to the dry material put in. Ces détails aident les ingénieurs à planifier une production plus importante.
Le tableau ci-dessous montre les besoins courants en ressources pour le séchage par pulvérisation:
Catégorie de ressource | Données / Valeurs |
|---|---|
Capacité de production | À l'échelle pilote: 1-5 kg/h d'évaporation de l'eau |
Petite production: 5-50 kg/h d'évaporation de l'eau | |
Production moyenne: 50-250 kg/h d'évaporation de l'eau | |
Grand industriel: 250-4,000+ kg/h d'évaporation de l'eau | |
Consommation d'énergie | Généralement 1.2-1.7 kWh pour chaque kg d'eau évaporée |
Propriétés du flux | Viscosité jusqu'à 300 CP |
Teneur en solides 1-50% | |
Chronologie opérationnelle | Ingénierie et conception: 2-3 mois |
Fabrication d'équipements: 3-8 mois | |
Installation: 1-2 mois | |
Mise en service et validation: 1-3 mois | |
Montée en puissance de la production: 1-2 mois | |
Exigences d'entretien | Coût d'entretien annuel: 3-5% du coût de départ |
Atomiseurs: 500-1000 heures, filtres à air: mensuel | |
Joints et joints: tous les trois mois, contrôles: deux fois par an |
Méthodes de calcul, comme les CFD, besoin d'ordinateurs puissants et de logiciels spéciaux. Mais ils utilisent moins de matériel physique et peuvent accélérer le processus de conception.. Les ingénieurs doivent réfléchir à ces besoins et les adapter à leurs objectifs et à leur budget..
Évolutivité
L'évolutivité montre si une méthode fonctionne à la fois pour les petits laboratoires et les grandes usines. Les ingénieurs testent cela en vérifiant les suppositions du modèle et les résultats réels à différentes tailles.
Le séchage par pulvérisation a été effectué depuis 5 grammes à 400 grammes en utilisant trois machines: Bûchi B-290, Concept 4M8Trix, et FluidAir. Cela a montré que le processus fonctionnait bien pour différentes tailles de lots.
Les tests ont montré que l'acétone laissée dans le produit était inférieure 1%, prouvant un bon séchage à toutes les tailles.
Le rendement du produit est passé de 21% au-dessus 60% après avoir modifié la température d'entrée et les paramètres de la machine.
Les modèles mécanistes et CFD ont deviné la taille des gouttelettes, vitesse de séchage, température de sortie, et rendement. Ces suppositions correspondent bien aux données réelles (R² > 0.80).
La séparation cyclonique a fonctionné pour les particules plus grosses que 18 micromètres, avec une collecte élevée en utilisant de bons cyclones.
Les modèles CFD ont permis de montrer comment le gaz et les gouttelettes se déplaçaient dans des séchoirs plus grands. Cela a aidé les ingénieurs à résoudre des problèmes tels que la casse et l'agglutination des particules..
Modification du débit de gaz de séchage, température d'entrée, et le débit d'alimentation basé sur les suppositions du modèle a réduit l'accumulation de parois et a facilité la mise à l'échelle.
Dans les grandes usines de médicaments, les modèles prédisent la taille des particules (dv50) très bien. Presque toutes les erreurs étaient inférieures à 2.5 micromètres, which is under 10% of the allowed range. Cela prouve que les modèles avancés peuvent contribuer à une production importante et à des contrôles de qualité en temps réel.. Les ingénieurs peuvent utiliser ces méthodes pour concevoir et améliorer des séchoirs par pulvérisation destinés à de nombreuses utilisations..
Recommandations
Sélection de la méthode
Le choix de la bonne méthode pour la conception d'un séchoir par pulvérisation dépend de ce que vous voulez réaliser., ce que tu as, et ce dont votre produit a besoin. Les ingénieurs peuvent utiliser un plan étape par étape pour bien choisir.
Commencez par de petits tests de séchage par pulvérisation. Cela permet de sélectionner les polymères et les quantités de médicaments tout en utilisant moins de matériaux..
N'utilisez pas d'anciennes méthodes comme le moulage au solvant. Ceux-ci ne copient pas le séchage par pulvérisation réel et peuvent donner des résultats erronés..
Utiliser le séchage par pulvérisation en laboratoire à chaque étape de fabrication du produit. Cela facilite les suppositions et élimine les étapes supplémentaires.
Essayez un plan en trois étapes. Cela peut utiliser 13 fois moins de matière et prendre 12 fois moins de temps que les anciennes méthodes.
Vérifiez si les petits lots sont comme les gros. Des choses comme le mélange et la température de transition vitreuse restent les mêmes, pour que tu puisses changer les choses plus tôt.
Utilisez des outils de laboratoire courants comme mDSC, XRPD, et PLM. La plupart des laboratoires en ont, et ils travaillent pour de nombreux projets.
Choisissez une méthode qui correspond à vos limites. Pensez à la quantité de matériel dont vous disposez, de combien de temps tu as besoin, et à quoi vous voulez que votre produit ressemble.
Conseil: Les ingénieurs devraient également examiner la consommation d’énergie, combien ils peuvent gagner, et combien de temps durent les machines. Par exemple, choisir un séchoir par pulvérisation qui est 30% plus gros peut vous aider si vous souhaitez en faire plus plus tard. Des éléments matériels tels que la viscosité de l'aliment et la façon dont il gère la chaleur vous aident à choisir le bon atomiseur et la bonne chambre.. L'argent compte aussi, comme combien coûte la machine et combien de temps il faut pour la rentabiliser.
Combiner les approches
L'utilisation conjointe de méthodes expérimentales et informatiques fonctionne souvent mieux pour la conception de séchoirs par pulvérisation.. Les ingénieurs utilisent les deux pour vérifier les modèles, faire de meilleurs designs, et devinez les caractéristiques du produit.
Simulations CFD et données de test ensemble, ils peuvent montrer où les particules se collent ou s'agglutinent. Cela aide à trouver la meilleure buse et rend le produit plus uniforme..
Résultats des tests, comme la taille des gouttelettes et le séchage, aider à garantir que les modèles mathématiques sont corrects. Ces modèles devinent ensuite comment les changements affectent la taille des particules, densité, et l'humidité.
En utilisant modèles simples et détaillés permet aux ingénieurs d'étudier des choses difficiles comme la construction de murs. Les données de test sur la température de sortie et l'humidité aident à vérifier ces modèles.
Associer les suppositions informatiques et les résultats réels permet de créer de meilleures conceptions, augmenter, et faire fonctionner des séchoirs par pulvérisation.
Note: Utiliser les deux méthodes aide les ingénieurs à faire de meilleurs choix, contrôler le processus, et évitez les erreurs lorsque vous fabriquez plus de produits.
Tendances futures
La conception des séchoirs par pulvérisation ne cesse de changer à mesure que de nouvelles technologies et idées apparaissent. Certaines tendances façonnent la suite.
L'IA et l'apprentissage automatique aident à contrôler le processus et à résoudre les problèmes avant qu'ils ne surviennent. Ces outils peuvent réduire les arrêts surprises jusqu'à 45%.
Les jumeaux numériques font le développement 30-40% plus rapide. Ils aident à la conception et à l'exécution des tests.
Les systèmes de récupération de chaleur peuvent économiser 25-35% d'énergie, faire en sorte que le séchage par pulvérisation consomme moins d'énergie.
Les boucles d'eau fermées peuvent réduire la consommation d'eau jusqu'à 90%, ce qui est bon pour la planète.
Des machines plus petites et modulaires permettent d'économiser 40-60% d'espace et faciliter l'ajout ultérieur.
Nouveaux matériaux, comme les alliages spéciaux, aider les machines à durer 40-50% plus long.
Technologie hybride, comme le séchage par pulvérisation par ultrasons, utilise 15-20% moins d'énergie et fabrique de meilleurs produits.
Idées spéciales, comme le séchage aseptique et par nano-pulvérisation, aide avec les médicaments et la nourriture.
Les faits monétaires montrent que la plupart des nouveaux systèmes s’amortissent d’eux-mêmes 2-4 des années parce qu'ils coûtent moins cher et fabriquent de meilleurs produits.
L'avenir sera intelligent, en boucle fermée, et systèmes blockchain. Cela rendra le séchage par pulvérisation plus écologique et plus intelligent.
Les ingénieurs doivent continuer à se renseigner sur ces tendances pour garder une longueur d'avance et s'assurer que la conception de leur séchoir par pulvérisation est à jour..
Les ingénieurs constatent que l'utilisation de méthodes expérimentales et informatiques facilite la conception des séchoirs par pulvérisation. Les données expérimentales prouvent si les résultats sont corrects. Les modèles informatiques permettent aux ingénieurs de tester rapidement de nouvelles idées. Les équipes doivent choisir une méthode qui correspond à leur projet et à ce dont elles disposent. Utiliser les deux méthodes ensemble donne souvent de meilleurs résultats. À l'avenir, la recherche pourrait envisager des contrôles plus intelligents et des économies d’énergie supplémentaires.
FAQ
Quelle est la principale différence entre les méthodes expérimentales et informatiques?
Les méthodes expérimentales utilisent des mesures réelles en laboratoire ou pilote séchoirs par pulvérisation. Les méthodes informatiques utilisent des modèles mathématiques et des programmes informatiques pour deviner les résultats.. Les deux méthodes aident les ingénieurs à fabriquer de meilleurs séchoirs par pulvérisation, mais chacun a ses propres atouts.
Pourquoi les ingénieurs combinent les approches expérimentales et informatiques?
Les ingénieurs utilisent les deux pour obtenir des réponses plus précises. Les données expérimentales vérifient si les modèles sont corrects. Les outils informatiques leur permettent d’essayer rapidement de nombreuses idées. L'utilisation des deux permet de créer de meilleures conceptions et de réduire les erreurs..
Comment le CFD aide-t-il dans la conception des séchoirs par pulvérisation?
CFD, ou dynamique des fluides computationnelle, montre comment l'air et les gouttelettes se déplacent à l'intérieur du sèche-linge. Les ingénieurs utilisent CFD pour détecter les problèmes, tester de nouvelles idées, et améliorer les produits sans construire de nombreux séchoirs tests.
Quels facteurs affectent le choix de la méthode de conception?
Les ingénieurs réfléchissent aux objectifs du projet, ce qu'ils ont, ce dont le produit a besoin, et combien de temps ils ont. Ils examinent également la consommation d'énergie, taille de l'équipement, et le coût. La meilleure méthode dépend de ces éléments.
Les modèles de séchoirs par pulvérisation peuvent-ils prédire la qualité du produit?
Oui. De nombreux modèles peuvent deviner des éléments importants comme la taille des particules, humidité, et rendement. Les ingénieurs utilisent ces suppositions pour contrôler la qualité et améliorer le processus de séchage..
